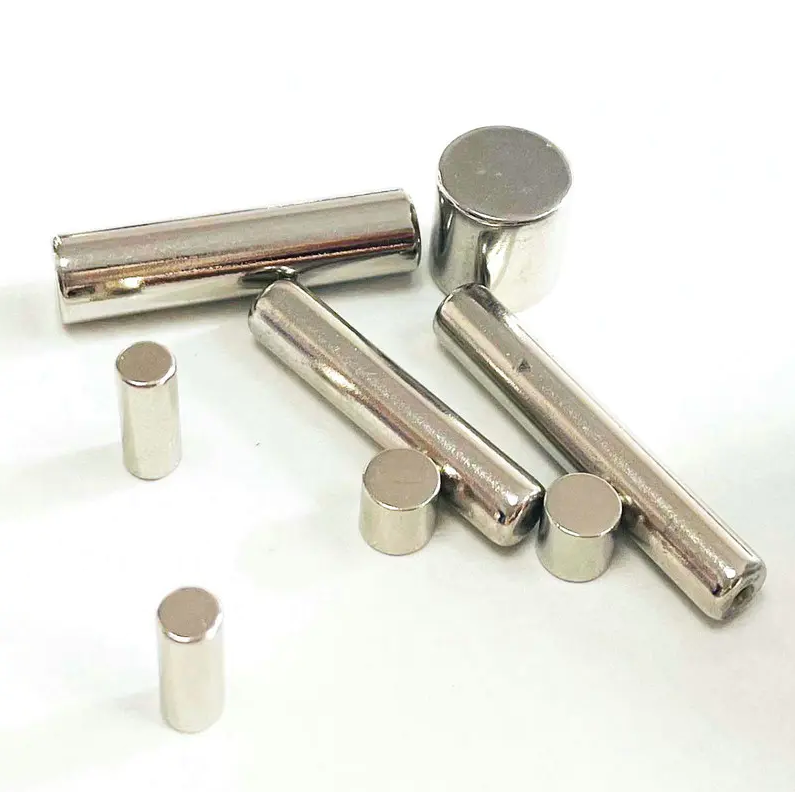

নিওডিয়ামিয়াম সিলিন্ডার চুম্বক - কেন তারা এত শক্তিশালী?

নিওডিয়ামিয়াম সিলিন্ডার চুম্বক ব্যতিক্রমী শক্তিশালী কারণ এগুলি একটি নিওডিয়ামিয়াম-আয়রন-বোরন (NdFeB) খাদ থেকে তৈরি — এখন পর্যন্ত আবিষ্কৃত সবচেয়ে শক্তিশালী স্থায়ী চুম্বক উপাদান . তাদের নলাকার জ্যামিতি একটি একক অক্ষ বরাবর চৌম্বকীয় প্রবাহকে কেন্দ্রীভূত করে এবং তাদের উচ্চ জবরদস্তি নিশ্চিত করে যে ক্ষেত্রটি যান্ত্রিক চাপ বা বিপরীত চৌম্বক শক্তির মধ্যেও স্থিতিশীল থাকে। সংক্ষেপে, প্রথাগত ফেরাইট বা অ্যালনিকো চুম্বক যা অর্জন করতে পারে তার চেয়ে অনেক বেশি চৌম্বক শক্তি তৈরি করতে উপাদান এবং আকৃতি উভয়ই একসাথে কাজ করে।

NdFeB ক্রিস্টাল স্ট্রাকচার: যেখানে শক্তি শুরু হয়

এর ভিত্তি a নিওডিয়ামিয়াম সিলিন্ডার চুম্বক এর শক্তি তার পারমাণবিক কাঠামোর মধ্যে রয়েছে। NdFeB চুম্বকগুলি একটি টেট্রাগোনাল স্ফটিক জালির চারপাশে তৈরি করা হয় (Nd₂Fe₁₄B), যার মধ্যে লোহার পরমাণু প্রাথমিক চৌম্বক মুহূর্ত প্রদান করে যখন নিওডিয়ামিয়াম পরমাণু একটি বিশাল ম্যাগনেটোক্রিস্টালাইন অ্যানিসোট্রপি তৈরি করে — যার অর্থ ইলেকট্রনগুলি দৃঢ়ভাবে একটি নির্দিষ্ট অক্ষ বরাবর সারিবদ্ধ করতে পছন্দ করে।

এই অ্যানিসোট্রপি হল মূল পার্থক্যকারী। এটি চৌম্বকীয় ডোমেনগুলিকে তাদের পছন্দের দিক থেকে দূরে ঘোরানো শক্তিগতভাবে খুব কঠিন করে তোলে, যা সরাসরি উচ্চ জবরদস্তিতে (ডিম্যাগনেটাইজেশন প্রতিরোধ) অনুবাদ করে। বোরন পরমাণু স্ফটিক জালিকে স্থিতিশীল করে, তাপীয় বা যান্ত্রিক চাপের অধীনে কাঠামোগত পতন রোধ করে।

তুলনা করে, সাধারণ ফেরাইট চুম্বকগুলির অ্যানিসোট্রপি অনেক কম থাকে, যে কারণে একটি ছোট নিওডিয়ামিয়াম সিলিন্ডার সহজেই একটি ফেরাইট ব্লককে তার আকারের বহুগুণ বেশি বের করতে পারে।

মূল চৌম্বকীয় বৈশিষ্ট্য: শক্তির পিছনের সংখ্যা

তিনটি পরিমাপযোগ্য বৈশিষ্ট্য একটি চুম্বকের কর্মক্ষমতা সংজ্ঞায়িত করে। নিওডিয়ামিয়াম সিলিন্ডার চুম্বক তিনটিতে নেতৃত্ব দিন:

এনার্জি প্রোডাক্ট (BHmax) হল সবচেয়ে বেশি বোঝানো চিত্র — এটি পরিমাপ করে যে প্রতি ইউনিট আয়তনে কতটা ব্যবহারযোগ্য চৌম্বক শক্তি সঞ্চয় করা হয়েছে। গ্রেড N52 নিওডিয়ামিয়াম চুম্বক 440 kJ/m³ পর্যন্ত পৌঁছায় , একটি সাধারণ ফেরাইট চুম্বকের দশ গুণেরও বেশি। এই কারণেই নিওডিয়ামিয়াম সিলিন্ডারগুলি খুব কমপ্যাক্ট বডি থেকে শক্তিশালী হোল্ডিং ফোর্স তৈরি করতে পারে।

কিভাবে সিলিন্ডারের আকার কর্মক্ষমতা বৃদ্ধি করে

আকৃতি একটি প্যাসিভ ফ্যাক্টর নয় - এটি সক্রিয়ভাবে নির্ধারণ করে যে কীভাবে চৌম্বকীয় প্রবাহ নির্দেশিত এবং কেন্দ্রীভূত হয়। নলাকার ফর্ম নির্দিষ্ট জ্যামিতিক সুবিধা প্রদান করে:

অক্ষীয় ফ্লাক্স ঘনত্ব

যখন একটি সিলিন্ডার চুম্বক অক্ষীয়ভাবে (এর সমতল মুখের মাধ্যমে) চুম্বক করা হয়, তখন সমস্ত প্রবাহ একটি বৃত্তাকার মুখ থেকে বেরিয়ে যায় এবং অন্যটির মাধ্যমে ফিরে আসে। এটি প্রতিটি মেরুতে একটি শক্তভাবে ফোকাসড, উচ্চ-ঘনত্বের ক্ষেত্র তৈরি করে। একটি সিলিন্ডার সহ a ব্যাস-থেকে-দৈর্ঘ্যের অনুপাত 1:1 এর কাছাকাছি উপাদানের একটি নির্দিষ্ট পরিমাণের জন্য খুঁটিতে ক্ষেত্রের শক্তি সর্বাধিক করার প্রবণতা।

হ্রাসকৃত ডিম্যাগনেটাইজেশন ফ্যাক্টর

সমস্ত চুম্বক একটি অভ্যন্তরীণ চুম্বকীয় ক্ষেত্র তৈরি করে যা তাদের নিজস্ব চুম্বককরণের বিরুদ্ধে কাজ করে। দীর্ঘায়িত সিলিন্ডারে (যেখানে উচ্চতা উল্লেখযোগ্যভাবে ব্যাস ছাড়িয়ে যায়) অক্ষীয় দিক বরাবর কম ডিম্যাগনেটাইজেশন ফ্যাক্টর থাকে। এর অর্থ হল চুম্বকের সহজাত চৌম্বকীয় শক্তি অভ্যন্তরীণ বিরোধিতার বিরুদ্ধে লড়াইয়ে নষ্ট হওয়ার পরিবর্তে বাহ্যিক ক্ষেত্রে অবদান রাখে।

রেডিয়াল ম্যাগনেটাইজেশন বিকল্প

সিলিন্ডার চুম্বক বাঁকা বাইরের পৃষ্ঠে উত্তর মেরু এবং কেন্দ্রে দক্ষিণ মেরু (অথবা বিপরীত) সহ র‌্যাডিয়ালিও চৌম্বকীয় করা যেতে পারে। এই কনফিগারেশনটি বৈদ্যুতিক মোটর এবং সেন্সরগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে একটি ঘূর্ণায়মান, অভিন্ন রেডিয়াল ক্ষেত্র প্রয়োজন। সিলিন্ডারের বৃত্তাকার প্রতিসাম্য এই অ্যাপ্লিকেশনের জন্য অনন্যভাবে উপযুক্ত।

উত্পাদন প্রক্রিয়া: কিভাবে কাঁচা খাদ একটি উচ্চ-কর্মক্ষমতা চুম্বক হয়ে ওঠে

একটি সমাপ্ত নিওডিয়ামিয়াম সিলিন্ডার চুম্বকের শক্তি স্বয়ংক্রিয় নয় - এটি একটি শক্তভাবে নিয়ন্ত্রিত উত্পাদন প্রক্রিয়ার উপর নির্ভর করে:

1. খাদ গলে এবং ঢালাই — নিওডিয়ামিয়াম, লোহা এবং বোরন একসাথে গলে যায় এবং একটি অভিন্ন মাইক্রোস্ট্রাকচার তৈরি করার জন্য পাতলা ফ্লেক্সে বা স্ট্রিপ-কাস্ট করা হয়।
2. সূক্ষ্ম পাউডার থেকে milling — খাদটি প্রায় 3-5 মাইক্রোমিটারের একটি কণা আকারে পাল্ভারাইজ করা হয়। প্রতিটি কণা আদর্শভাবে একটি একক চৌম্বকীয় ডোমেন, যা সর্বাধিক জোরের জন্য অপরিহার্য।
3. একটি চৌম্বক ক্ষেত্রে প্রান্তিককরণ — পাউডারটি আকারে চাপা হয় যখন একটি শক্তিশালী বাহ্যিক ক্ষেত্র সমস্ত স্ফটিক অক্ষকে একই দিকে সারিবদ্ধ করে। এই ধাপটি গুরুত্বপূর্ণ — ভুলভাবে সংযোজিত দানা সরাসরি চুম্বকের শক্তি কমিয়ে দেয়।
4. সিন্টারিং — চাপা কমপ্যাক্টকে প্রায় 1,000-1,100°C তাপমাত্রায় উত্তপ্ত করা হয়, কণাগুলিকে না গলিয়ে একটি ঘন, শক্ত শরীরে পরিণত করে। একটি পোস্ট-সিন্টার তাপ চিকিত্সা শস্য সীমানা রসায়ন অপ্টিমাইজ করে।
5. মেশিনিং এবং লেপ — Sintered NdFeB ভঙ্গুর এবং ক্ষয়-প্রবণ। সিলিন্ডারগুলিকে সুনির্দিষ্ট মাত্রায় কাটা হয় এবং তারপরে প্রলিপ্ত করা হয় — সাধারণত নিকেল-কপার-নিকেল বা দস্তা দিয়ে — অক্সিডেশন থেকে রক্ষা করতে।
6. চূড়ান্ত চুম্বকীয়করণ — সমাপ্ত সিলিন্ডারটি একটি স্পন্দিত ম্যাগনেটাইজারে স্থাপন করা হয় যা জবরদস্তি থ্রেশহোল্ডের চেয়ে শক্তিশালী ক্ষেত্র প্রয়োগ করে উপাদানটিকে পরিপূর্ণ করে, ডোমেনগুলিকে স্থায়ী প্রান্তিককরণে লক করে।

প্রতিটি ধাপ চূড়ান্ত গ্রেড প্রভাবিত করে। একটি N35 এবং একটি N52 চুম্বকের মধ্যে পার্থক্য মূলত পাউডার বিশুদ্ধতা, প্রান্তিককরণ নির্ভুলতা এবং সিন্টারিং অবস্থা থেকে আসে — মৌলিকভাবে ভিন্ন উপকরণ থেকে নয়।

গ্রেড সিস্টেম: N35 থেকে N52 আসলে কী বোঝায়

নিওডিয়ামিয়াম চুম্বক প্রমিত গ্রেডে বিক্রি হয়। "N" নিম্নলিখিত সংখ্যাটি সরাসরি মেগাগাউস-ওরস্টেডস (MGOe) এর সর্বোচ্চ শক্তি পণ্যকে নির্দেশ করে:

• N35 — ~35 MGOe এর শক্তি পণ্য (≈ 279 kJ/m³)। এন্ট্রি-লেভেল গ্রেড, ব্যাপকভাবে উপলব্ধ এবং সাশ্রয়ী।
• N42 — ~42 MGOe এর শক্তি পণ্য (≈ 334 kJ/m³)। শক্তি এবং প্রাপ্যতার মধ্যে একটি জনপ্রিয় ভারসাম্য।
• N52 — ~52 MGOe এর শক্তি পণ্য (≈ 414 kJ/m³)। সর্বোচ্চ বাণিজ্যিকভাবে উপলব্ধ গ্রেড, অত্যন্ত বিশুদ্ধ খাদ এবং সুনির্দিষ্ট প্রক্রিয়াকরণ প্রয়োজন।

অতিরিক্ত অক্ষর প্রত্যয়গুলি তাপমাত্রা প্রতিরোধের নির্দেশ করে: প্লেইন "N" গ্রেডগুলিকে 80°C রেটিং দেওয়া হয়, যখন "M," "H," "SH," "UH," এবং "EH" গ্রেডগুলি 200°C পর্যন্ত সহ্য করে। ডিসপ্রোসিয়াম বা টার্বিয়াম যোগ করার মাধ্যমে উচ্চ তাপমাত্রা প্রতিরোধের অর্জন করা হয়, যা সামান্য হ্রাস করা শক্তির পণ্যের খরচে জবরদস্তি বাড়ায়।

বাস্তব-বিশ্বের শক্তি: ব্যবহারিক উদাহরণ

বিমূর্ত চৌম্বক বৈশিষ্ট্য অর্থপূর্ণ হয়ে ওঠে যখন বাস্তব ধারণ শক্তিতে অনুবাদ করা হয়। নিম্নোক্ত উদাহরণগুলি ব্যাখ্যা করে যে নিওডিয়ামিয়াম সিলিন্ডার চুম্বকগুলি সাধারণ বাণিজ্যিক আকারে কী করতে পারে:

মনে রাখবেন যে এই টান শক্তি আদর্শ অবস্থার অধীনে পরিমাপ করা হয় (সমতল, পরিষ্কার ইস্পাত পৃষ্ঠ, সম্পূর্ণ যোগাযোগ)। এমনকি একটি ছোট বায়ু ব্যবধান নাটকীয়ভাবে কার্যকরী শক্তি হ্রাস করে - একটি 1 মিমি ব্যবধান 50% বা তার বেশি দ্বারা টান বল কমাতে পারে চুম্বকের আকার এবং গ্রেডের উপর নির্ভর করে।

সীমাবদ্ধতা যা বাস্তব-বিশ্বের শক্তিকে প্রভাবিত করে

তাদের ব্যতিক্রমী কর্মক্ষমতা সত্ত্বেও, নিওডিয়ামিয়াম সিলিন্ডার চুম্বকগুলির ভালভাবে সংজ্ঞায়িত শারীরিক সীমা রয়েছে যা ইঞ্জিনিয়ার এবং ব্যবহারকারীদের অবশ্যই অ্যাকাউন্ট করতে হবে:

তাপমাত্রা সংবেদনশীলতা

স্ট্যান্ডার্ড এন-গ্রেড নিওডিয়ামিয়াম চুম্বকগুলি প্রায় 80 ডিগ্রি সেলসিয়াসের উপরে বিপরীতভাবে চুম্বককরণ হারাতে শুরু করে। উত্তপ্ত অতীত হলে কিউরি তাপমাত্রা 310-340 ডিগ্রি সেলসিয়াস , তারা স্থায়ীভাবে demagnetized হয়. বিপরীতে, অ্যালনিকো চুম্বক 550 ডিগ্রি সেলসিয়াস পর্যন্ত কার্যকরী থাকে। উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনের জন্য, ডিসপ্রোসিয়াম সংযোজন সহ উচ্চ-গ্রেডের বৈকল্পিক প্রয়োজন।

ভঙ্গুরতা এবং ভঙ্গুরতা

Sintered NdFeB একটি সিরামিক মত microstructure আছে. সিলিন্ডার চুম্বকগুলি হঠাৎ একসাথে ছিটকে গেলে বা শক্ত পৃষ্ঠের উপর ফেলে দিলে তা ফাটতে পারে বা ভেঙে যেতে পারে। এটি তাদের চৌম্বকীয় বৈশিষ্ট্যের দুর্বলতা নয় - এটি সিন্টারিং প্রক্রিয়ার একটি যান্ত্রিক সীমাবদ্ধতা যা যথাযথ হ্যান্ডলিং এবং মাউন্টিংয়ের সাথে পরিচালনা করা আবশ্যক।

আবরণ ছাড়া জারা

আনকোটেড NdFeB আর্দ্র পরিবেশে দ্রুত অক্সিডাইজ করে, একটি পাউডারযুক্ত পৃষ্ঠ তৈরি করে যা কাঠামোগত অখণ্ডতা এবং চৌম্বকীয় কর্মক্ষমতা উভয়ই হ্রাস করে। উত্পাদনের সময় প্রয়োগ করা নিকেল বা দস্তার আবরণগুলি কার্যকরী, নিছক প্রসাধনী নয় — আবরণের ক্ষতি ক্ষয় শুরু করতে পারে যা ক্রমান্বয়ে চুম্বককে দুর্বল করে।

কেন নিওডিয়ামিয়াম সিলিন্ডার চুম্বকগুলি অনেক ব্যবহারের জন্য অন্যান্য আকারকে ছাড়িয়ে যায়

ডিস্ক চুম্বক (খুব কম উচ্চতা-থেকে-ব্যাস অনুপাত), ব্লক চুম্বক বা রিং ম্যাগনেটের তুলনায়, সিলিন্ডারগুলি সুবিধার একটি ব্যবহারিক সমন্বয় অফার করে:

• অনুমানযোগ্য ক্ষেত্র জ্যামিতি — অক্ষীয় প্রতিসাম্য চৌম্বক ক্ষেত্রের গণনাকে সহজ করে তোলে, যা ইঞ্জিনিয়ারিং ডিজাইনের জন্য মূল্যবান।
• শক্তিশালী মেরু মুখ — সমতল বৃত্তাকার প্রান্তগুলি ভালভাবে ঘনীভূত ফ্লাক্স, উচ্চ পৃষ্ঠের ক্ষেত্রের শক্তি তৈরি করে যা সেন্সিং এবং ক্ল্যাম্পিংয়ের জন্য দরকারী।
• বহুমুখী আকৃতির অনুপাত — দৈর্ঘ্য-থেকে-ব্যাস অনুপাত পরিবর্তন করে, একই উপাদান বিভিন্ন ক্ষেত্রের প্রোফাইলের জন্য অপ্টিমাইজ করা যেতে পারে: ছোট সিলিন্ডারগুলি একটি প্রশস্ত, অগভীর ক্ষেত্র তৈরি করে যখন দীর্ঘ সিলিন্ডারগুলি একটি সংকীর্ণ, গভীর ক্ষেত্র তৈরি করে।
• ঘূর্ণনশীল সিস্টেমের সাথে সামঞ্জস্য — সিলিন্ডারগুলি স্বাভাবিকভাবেই বোর, হাউজিং এবং রোটরগুলিতে ফিট করে, যা সেগুলিকে মোটর, অ্যাকুয়েটর এবং এনকোডারগুলিতে একটি আদর্শ ফর্ম ফ্যাক্টর করে তোলে।

ডিস্ক চুম্বক, একই রকম হলেও, তাদের পুরুত্বের তুলনায় তাদের মুখের ক্ষেত্রফলের কারণে উচ্চতর ডিম্যাগনেটাইজেশন ফ্যাক্টর থাকে, যা তাদেরকে উপাদানের প্রতি ইউনিট আয়তনে কিছুটা কম দক্ষ করে তোলে। অ্যাপ্লিকেশানগুলির জন্য যেখানে পুল বল এবং কমপ্যাক্ট দৈর্ঘ্য উভয়ই ব্যাপার, সিলিন্ডার জ্যামিতি প্রায়শই সর্বোত্তম পছন্দ৷
